1、概述
随着数据中心的迅猛发展，数据中心能耗问题也越来越突出，高效可靠的数据中心配电系统方案，是提高数据中心电能使用效率，降低设备能耗的有效方式。
数据中心需要对整个数据机房的用电进行实时监测和集中管理，通过人机界面，实时监测末端服务器的用能情况和电能质量数据，并通过触摸屏通讯接口将数据上传至后台动环监控系统，从而实现对整个配电系统的实时监控。同时可实现配电精细的能效分析，为配电网络和服务器运行能效优化调节提供依据，从而达到节能降耗的目的。
2、应用场所
企业数据中心、政府数据中心、大型数据中心IDC、网络机房、数据业务机房、通信基站和模块局、小区物业机房
3、系统架构
AMC系列数据中心精密电源管理系统是针对数据机房末端设计的，能够综合采集所有能源数据的智能系统，为交直流电源配电柜提供精确的电参量信息，并可通过通讯将数据上传到动环监控系统，实现对整个数据机房的实时监控和有效管理，为实现全方位IDC提供可靠保证。
AMC精密配电监控解决方案是针对精密配电柜（列头柜）的监控要求，设计开发一套完整的解决方案，包括交流、直流（DC-48V、DC240V、DC336V）系统，分为多回路采集模块、互感器、触摸显示屏、附件等。
3.1 系统结构展示

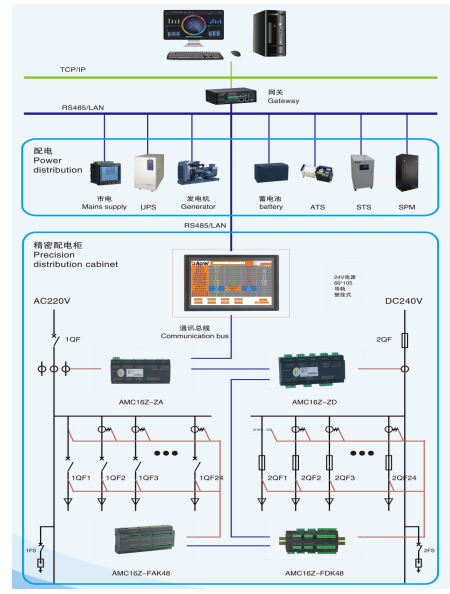

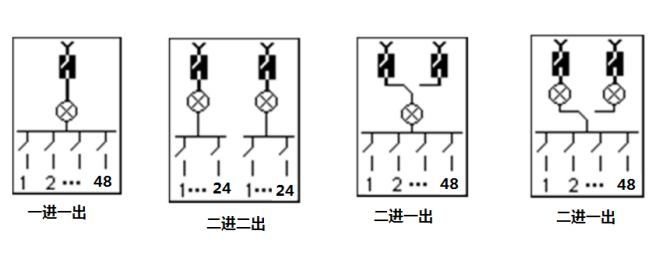

3.2精密配电系统主要拓扑图

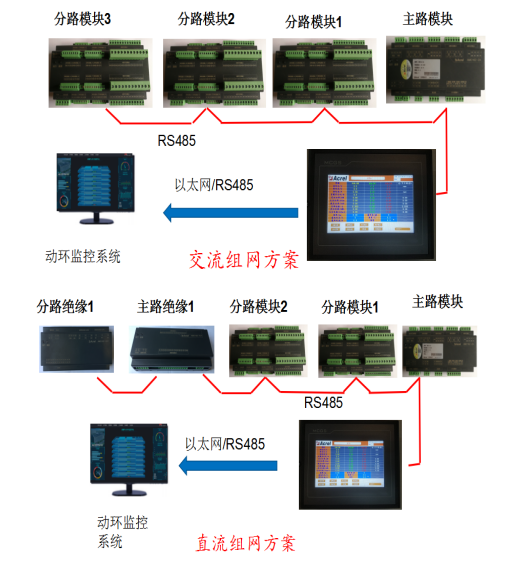

3.3两种组网方案如下：


4.系统功能
进线和出线回路监测模块独立，最大实现2路进线及192路出线回路的电压、电流、功率、电能、电能质量的监测，并通过人机界面触摸屏进行数据的集中监控展现，同时可通过通讯接口将数据上传至动环监控系统。
■进线监测
——三相电压、三相电流、系统频率；
——各相及总有功功率、无功功率、视在功率、功率因数；
——各相及总有功电能、无功电能；
——电压不平衡度、电流不平衡度；
——开关状态；
——电压/电流谐波含量；
——最大需量。
■告警功能
——进线过电流2段阀值越限告警，可任意设定告警值；
——进线欠电流2段阀值越限告警，可任意设定告警值；
——进线过压、欠压、缺相、过频率、低频率越限告警；
——声光告警功能；
——查询当前告警信息。
■出线监测
——分支回路的电流、有功功率、无功功率、视在功率、功率因数、有功电能、无功电能；
——额定电流设置、各相电流值；
——负载百分比；
——开关状态；
——任意配置出线回路的相位；
——电流谐波含量；
——最大需量。
■事件记录
——各种电参量越限报警记录；
——开关量动作事件记录；
——任意数据的定式存储。
■特点：
①针对精密配电的典型应用场景，最大化的集成检测回路数量和测量参数，单个模块最大48回路；
②测量精度：电流、电压0.2级；功率、电能0.5级；
③系统集成回路数量：进线4回路，出线192回路；
④数据反应速度：开关状态动作反应时间1-2s，数据变化反应时间2-3秒；
⑤针对高压直流240V/336V系统，可以配置绝缘监测模块实现正负母线对地绝缘电阻的监测，保障系统安全稳定可靠的运行。
⑥触摸屏和出线监控模块均由进线监控模块输出DC24V供电。

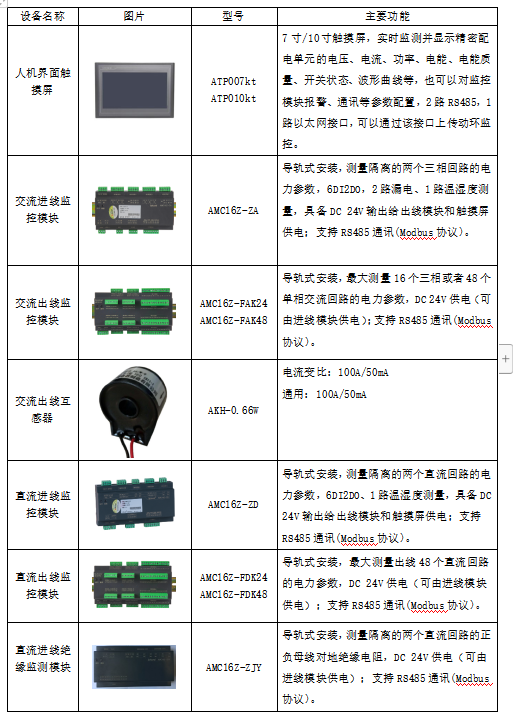

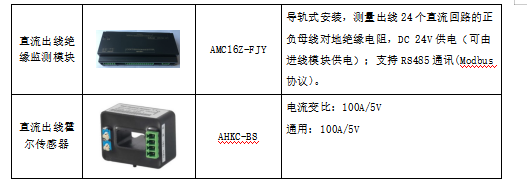

5、产品选型

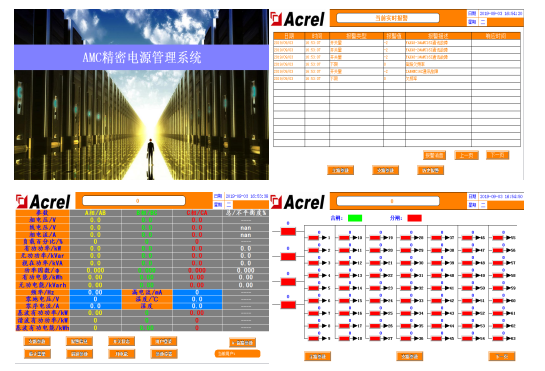

6、人机界面


7、典型配置方案

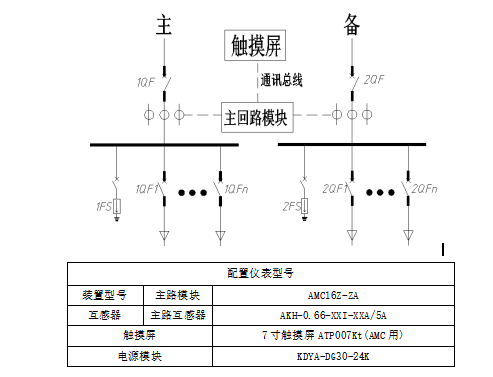

7.1监测进线参数（全电量）+进线开关状态
功能要求
遥测：输入分路的三相电压、三相电流、频率、有功功率、有功电度；
遥信：输入分路的过压/欠压，缺相,过流，频率过高/过低,输入分路的开关状态,具备电流、功率需用量分析和统计，实现电压、电流、频率、功率等参数的越限报警功能。



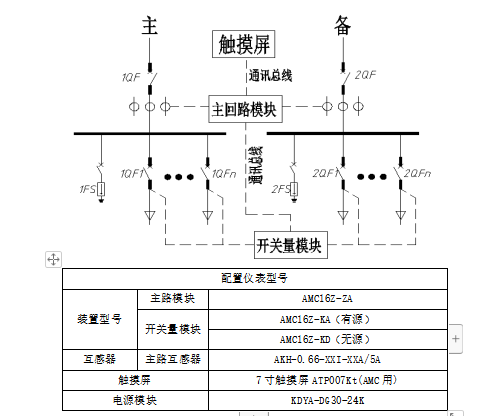

7.2监测进线参数（全电量）+进出线开关状态
功能要求
遥测：输入分路的三相电压、三相电流、有功功率、有功电度；
遥信：输入分路的过压/欠压，缺相,过流，输入分路和输出分路的开关状态,具备电流、功率需用量分析和统计，实现电压、电流、功率等参数的越限报警功能。


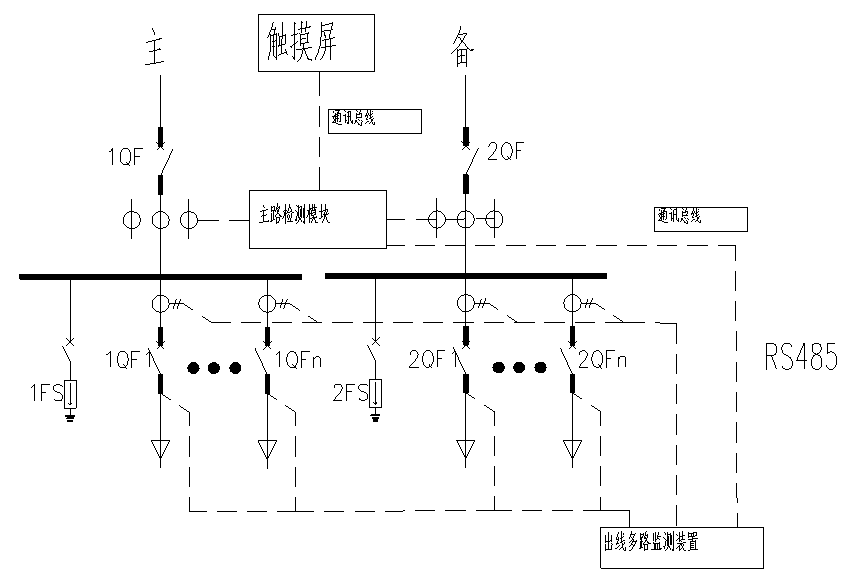

7.3监测进线参数（全电量）+出线参数（全电量）+进出线开关状态
功能要求
遥测：输入分路的三相电压、三相电流、有功功率、有功电度；输出分路的单相电压、单相电流、有功功率、有功电度；
遥信：输入分路的过压/欠压，缺相,过流，输入分路和输出分路的开关状态,具备电流、功率需用量分析和统计，实现电压、电流、功率等参数的越限报警功能。


配置仪表型号
装置型号	主路模块	AMC16Z-ZA
	分路模块	AMC16Z-FAK48
		AMC16Z-FAK24
	开关量模块	AMC16Z-KD（无源）
互感器	主路互感器	AKH-0.66-XXI-XXA/5A
	分路互感器	AKH-0.66-W-9N 50A/50mA
		AKH-0.66-W-12N 100A/50mA
		AKH-0.66-W-20-200A/50mA
		AKH-0.66-W-30N-400A/50mA
触摸屏		7寸触摸屏ATP007Kt(AMC用)
电源模块		KDYA-DG30-24K

8、典型业绩

鲁**大数据中心（一期）项目A1#大数据机房甲供设备采购项目

甘肃**云数据中心建设项目（一期）工程

**市商业银行**业务中心数据中心机房建设项目

恒大**岛外数据机房工程项目

山东**智能数据机房工程项目

**移动数据中心项目

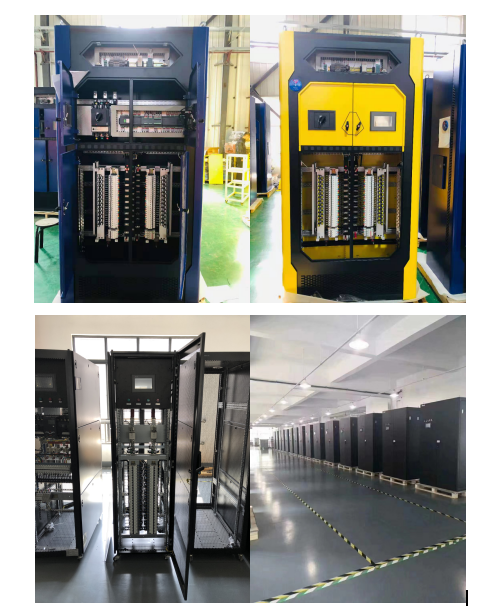

9、现场安装实例
