5G基站电气监控云平台
发布时间:2021-03-02 18:04 作者:admin 次数:
1. 概述
基站智慧用电云平台通过对5G宏站和室分站点加装交/直流智能监控设备、无线采集设备以及系统管理平台,完成夜间无业务时段的下电操作,减少电能消耗,降低运营成本支出,以及提升通信设备供电线路状态的实时监测保护功能;系统后台对存储的供电线路历史电气性能数据进行梳理、汇总、分析,找出故障原因,给出解决建议对策,减少后续同类故障的发生率,提升供电线路运维管控能力。
2.应用场所
通讯基站运维

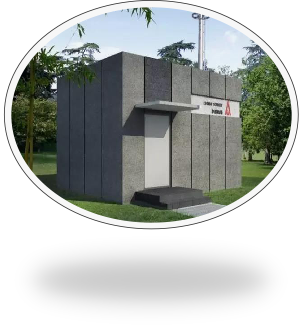

通信基站
3.系统结构

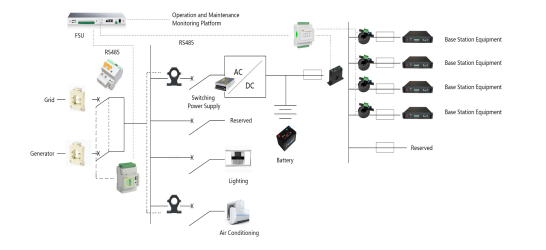

3.1平台架构图


4. 平台功能

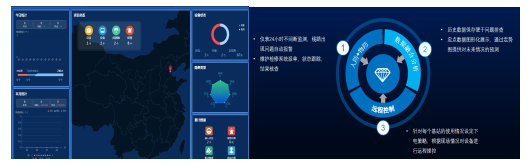

Acrel Cloud-6000 5G基站电气监控云平台软件人机界面友好,拥有数据汇总、系统体检、分析报告、能耗统计、能耗报表等功能

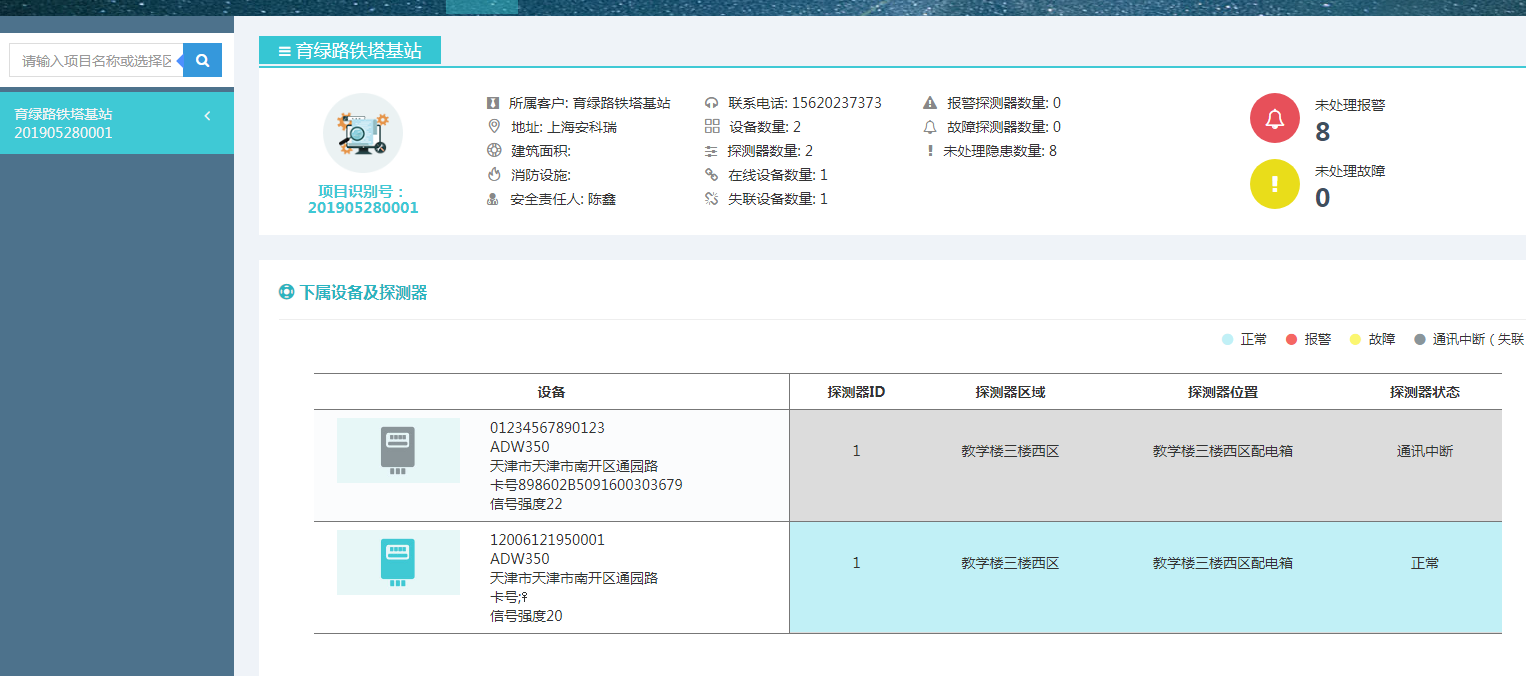

4.1实时监测

4.1.1显示基站的设备详情和设备在线失联状态
4.1.2显示具体设备的实时监测数据和历史曲线供查询
4.1.3提供分合闸功能供用户对仪表进行操作
4.1.4提供参数设置功能,用户能对仪表内置的报警值和保护开关等进行操作

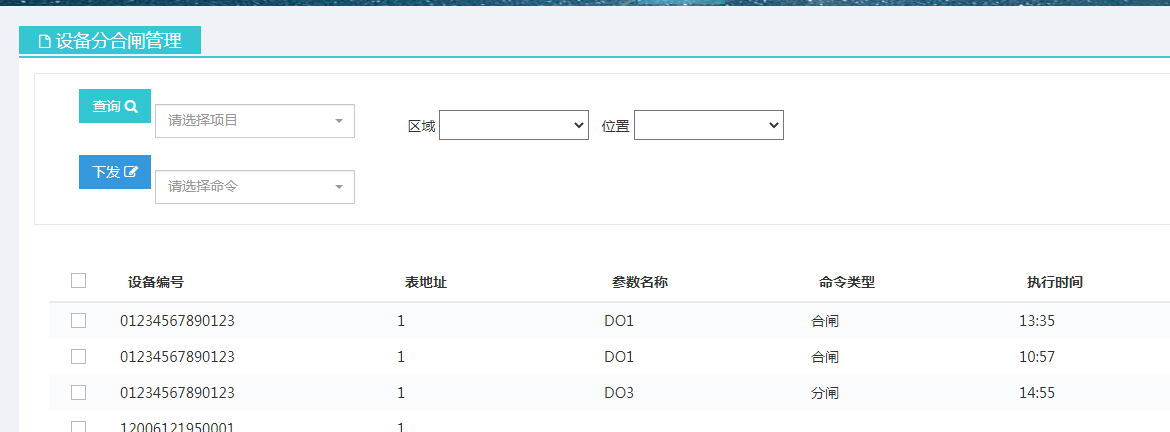

4.2分合闸管理

对不同的基站设置不同的分合闸策略,下发周期可以按照年~月~周~日来进行选择,提供下发命令的日志供用户进行查询。

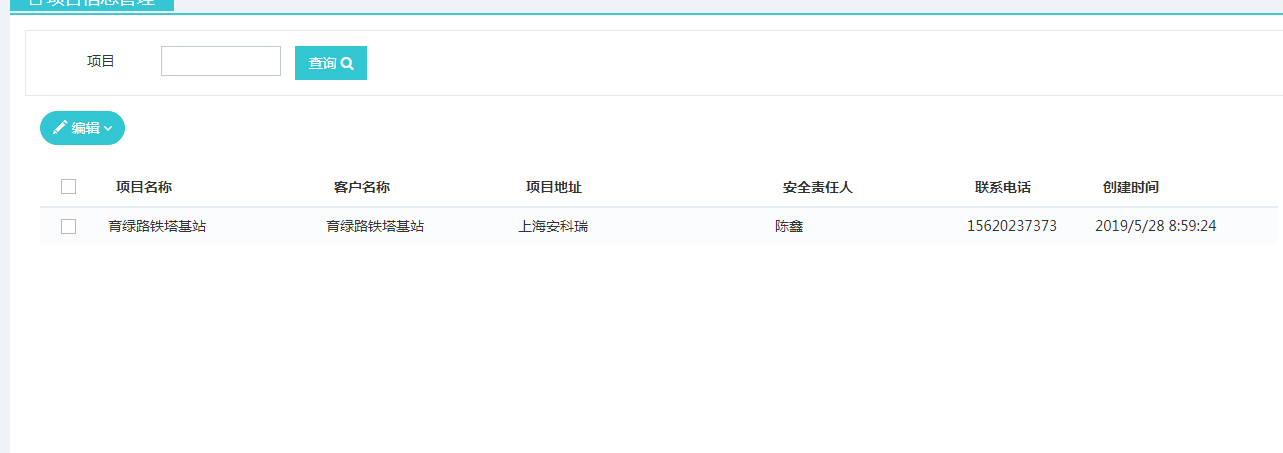

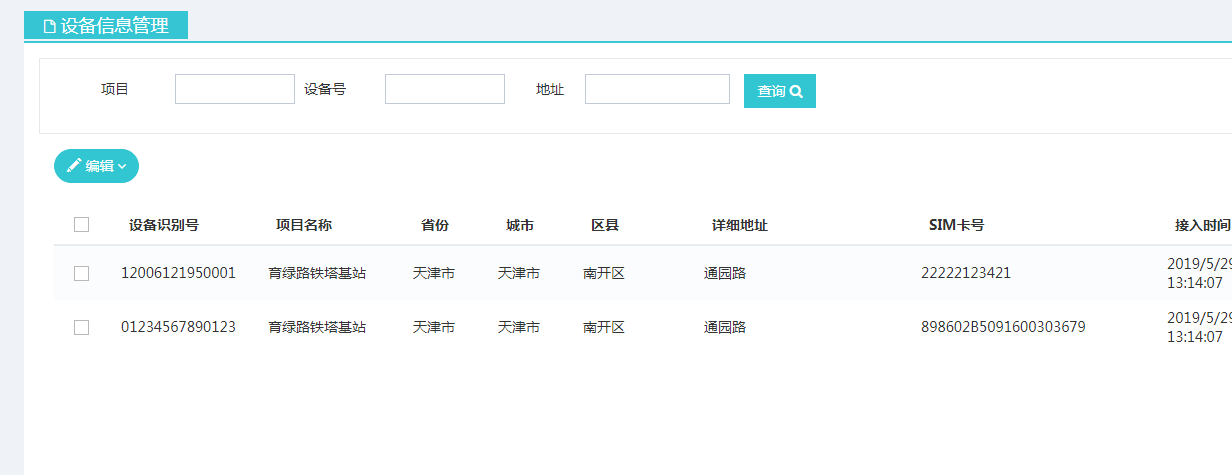

4.3设备信息管理

对设备可以设置对应的进线和出线关系,来对每一个基站的使用功率进行实时监测,可以分析基站的使用负载。从而可以分析不同区域的基站使用情况。
4.4温度控制管理

对各个基站的温度进行设置,当温度高于范围内,会开启空调,其实时间会关闭空调。
5产品选型及典型配置方案
5.1某新建基站交流监测现场
产品选型


设备概述
DTSD1352 - xSyD系列导轨式多回路电力仪表主要用于多个三相回路的全电参量测量,最多可同时接入x个三相回路、y个单相回路的电流输入。可直接或间接测量电压电流、功率、功率因数、相角、不平衡度、谐波等参数。
具体功能如下:
² x路三相和y路单相回路全电参量测量,电流互感器外置;
² 监测各相电压/电流、零序电流、频率;
² 监测各相功率、总功率(有功、无功、视在);
² 监测各相功率因数、总功率因数;
² 监测电压/电流相角、电压/电流不平衡度;
² 监测电压、电流总谐波及2-31分次谐波;
² 当月和上月的电压、电流、功率极值记录;
² 最大电流、最大功率需量和实时电流、实时功率需量;
² 200条事件记录,记录DIDO的动作情况;
² 支持过压、过流、断相、DI联动等报警输出;
² 4时区14时段的费率设置;
² 四象限电能,12个月复费率电能统计;
² 31天四象限和复费率电能冻结,正反向电能计量;
² 两路无源开关量输入、两路开关量输出、RS485通讯;两路有源开关量输入,用于识别油机和市电接入。

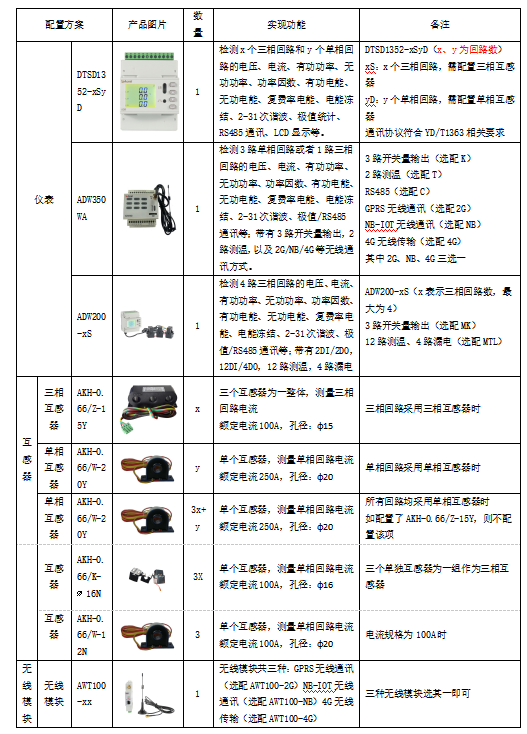

配置方案


安装实例

   DTSD1352-xSyD

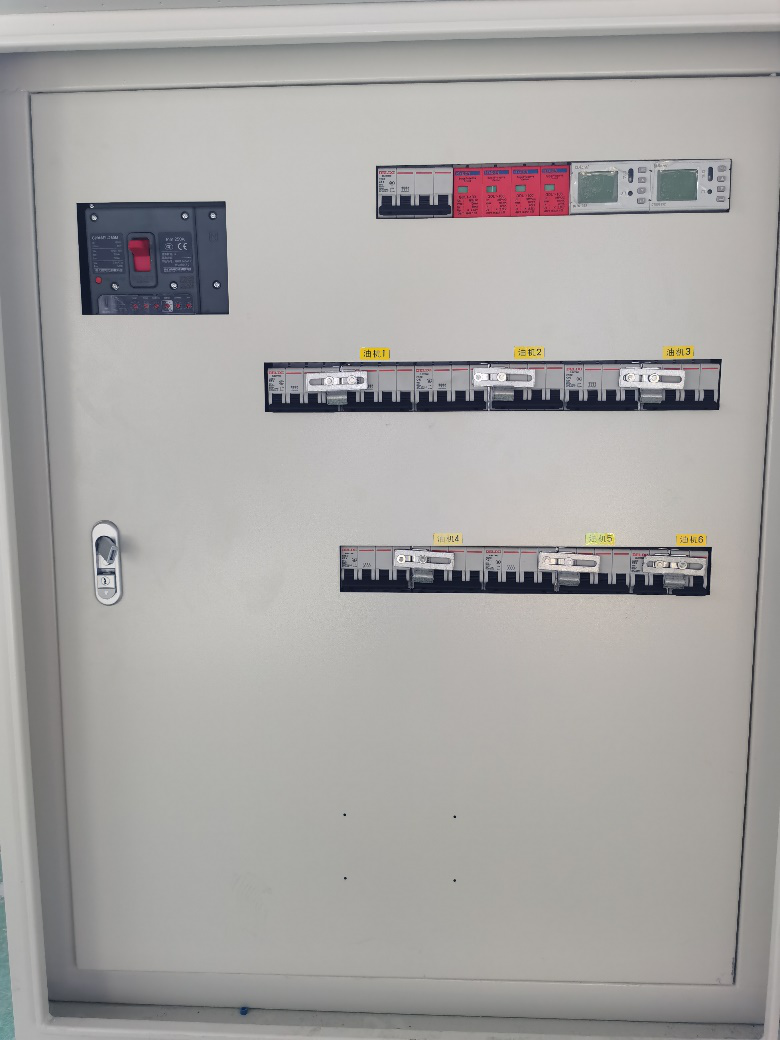

配电箱

5.2某新建基站直流监测现场
产品选型



 设备概述
AMC16-DETT 基站直流电能计量模块主要是针对有共享需求,且开关电源无分用户电量计量功能的基站而
设计的。仪表可进行六个回路的直流电的计量,自带电源给霍尔传感器供电,同时可通过上位机软件实现零漂校准,具有遥测、遥信、遥调、实时电量计量、供电质量异常告警、信息存储及处理、信息交互等功能。直流电能计量模块可计量三家运营商的直流用电量,提供基站节能改善详细的数据依据,为直流配电设备提供全面可靠的分项计量解决方案。
模块具有工业标准的 RS485 通讯接口,采用 YD/T1363.3-2014 协议,符合中国铁塔有限公司 Q/ZTT
2205-2017《基站直流电能计量模块技术要求》相关技术要求。
具体功能如下:
² 监测设备系统时间、总电压、输出总电流、总功率、总电能、各分路电压、各分路电流、各分路功率、各分路电能;LED 指示灯显示;RS485 通讯
² 计量:起动电流:额定电压下,计量模块的负载电流值在不超过最大电流 1%时,模块启动潜动电流:当计量模块的电流线路中无电流,加于电压线路上的电压为额定值的 85%~125%时,模块计算器不应有 1 个以上的数字变化;
² 报警:直流电压输出过低告警、直流电压输出过高告警、一次下电告警、模块失压告警、计量支路错误告警、内部程序错误告警、时钟错误告警、存储器故障告警、交流输入停电告警
² 校时:支持广播校时,可通过 RS485 通信接口对计量模块进行远程校时
² 存储:有历史电能数据和历史告警信息的存储功能,内存为 2MB

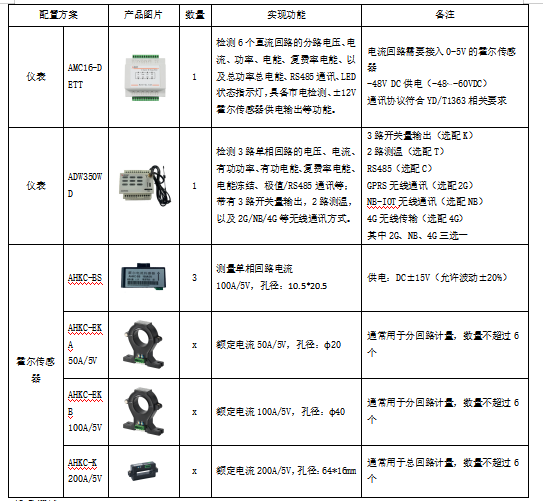

配置方案

安装实例

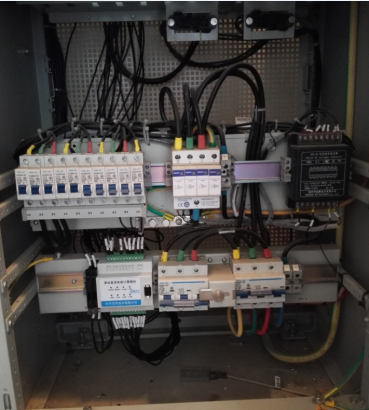

                               AMC16-DETT现场安装图
6.典型业绩
美国非洲铁塔集采项目
河北石家庄移动基站项目
