数据中心监测装置管理有哪些解决方案
发布时间:2021-12-23 16:53 作者:admin 次数:
对于数据中心监测装置的管理解决方案,安科瑞分为了以下三个类型:

类型一:

  ● 功能要求

  遥测:输入分路的三相电压、三相电流、频率、有功功率、有功电度;

  遥信:输入分路的过压/欠压,缺相,过流,频率过高/过低,输入分路的开关状态,具备电流、功率需用量分析和统计,实现电压、电流、频率、功率等参数的越限报警功能。

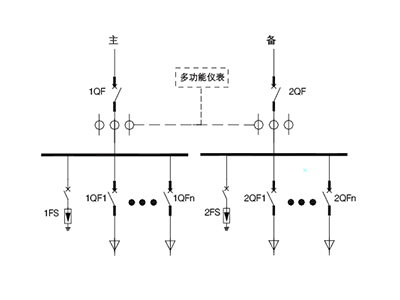

  方案一:数据中心监测装置配电方案示意图

  ●配置方案

  监控主机 AMC16Z-100

  电流互感器 AKH-0.66 XXA/5A
数据中心监测装置管理有哪些解决方案

  方案二:数据中心监测装置配电方案示意图

  ●配置方案

  触摸屏 AMC7062HT-4(HI)

  多功能表 DTSD1352

  电流互感器 AKH-0.66 XXA/5A

  开关电源 KDYA-DG30-24K

  精密配电管理软件
数据中心监测装置管理有哪些解决方案

类型二:
  ● 功能要求

  遥测:输入分路的三相电压、三相电流、有功功率、有功电度;

  遥信:输入分路的过压/欠压,缺相,过流,输入分路和输出分路的开关状态,具备电流、功率需用量分析和统计,实现电压、电流、功率等参数的越限报警功能。

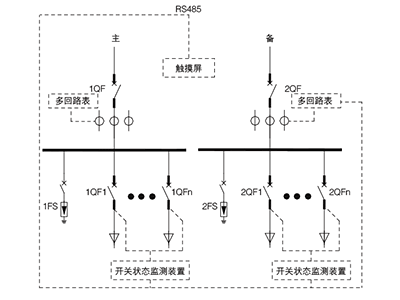

  方案一:数据中心监测装置配电方案示意图

  ●配置方案

  监控主机 AMC16Z-100

  电流互感器 AKH-0.66 XXA/5A

  开关状态监测装置 AMC16K(有源)

  数据中心监测装置管理有哪些解决方案

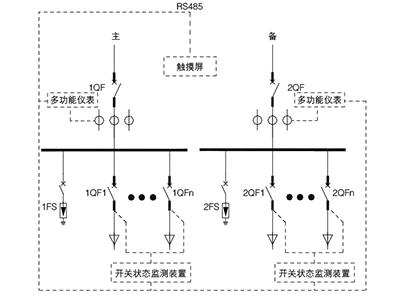

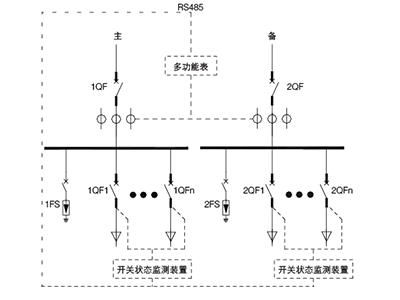

  方案二:数据中心监测装置配电方案示意图

  ●配置方案

  触摸屏 AMC7062HT-4(HI)

  多功能表 DTSD1352

  开关状态监测装置 AMC16K(有源)

  电流互感器 AKH-0.66 XXA/5A

  开关电源 KDYA-DG30-24K

  精密配电管理软件

  数据中心监测装置管理有哪些解决方案

类型三:

  ● 功能要求

  遥测:输入分路的三相电压、三相电流、有功功率、有功电度;输出分路的单相电压、单相电流、有功功率、有功电度;

  遥信:输入分路的过压/欠压,缺相,过流,输入分路和输出分路的开关状态,具备电流、功率需用量分析和统计,实现电压、电流、功率等参数的越限报警功能。

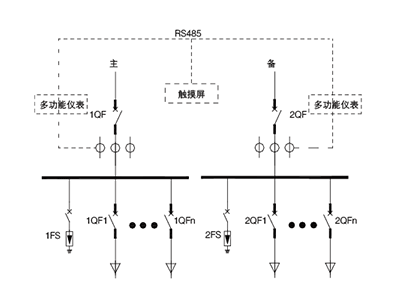

  数据中心监测装置配电方案示意图

  ●配置方案(进出线):

  多回路表 AMC16Z

  进线互感器 AKH-0.66-30I-xxA/5A

  出线互感器 AKH-0.66W-12 100A/20mA

  7寸触摸屏 AMC7062HT-4(HI)

  开关电源 KDYA-DG30-24

  精密配电管理软件

  数据中心监测装置管理有哪些解决方案
