1、概述
数据中心小母线系统是数据中心末端母线供配电系统的俗称。近年来，随着数据中心建设的快速发展和更高需求，智能小母线系统逐渐被应用于机房的末端配电中，具有电流小、插接方便、智能化程度高等特点，即插式插接箱给各个机柜内的PDU分配电。始端箱和插接箱内可设置监测模块，将数据上传至动环监控中心。
2、应用场所
母线槽
3.系统架构

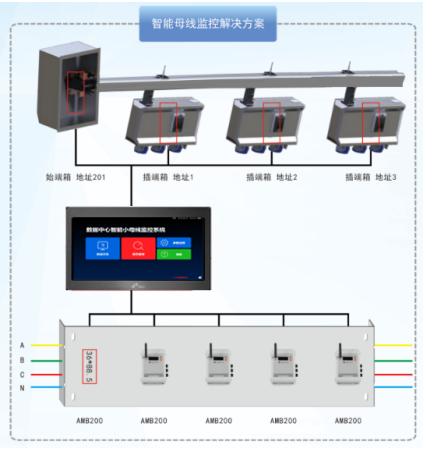

母线智能监控系统由智能母线监控装置、电流互感器、母线接头测温装置、无线通讯终端和触摸屏组成。
4.系统功能
■ 电参量检测
1）三相电压、三相电流、系统频率；
2）各相及总的有功功率、无功功率、视在功率、功率因数；
3）各相及总的有功电能、无功电能；
4）多路温度
5）开关状态；
6）电压/电流谐波含量；
7）电流/功率最大需量；
8）零序电流、漏电流、机柜温度、机柜湿度；
■告警功能
1）过电流2段阀值越限、过/欠压、过功率告警、缺相、过频率、欠频率越限、零线电流、温/湿度告警，可任意设定告警值，开关状态、开关跳闸报警；
2）声光告警功能；
3）查询当前告警信息；
4）查询历史告警信息。
■事件记录
1）各种电参量越限报警记录；
2）开关量动作事件记录；
3）任意数据的定时存储；
4）通讯故障告警；
5.AMB智能小母线管理系统配置方案
5.1交流系统：
遥测：三相电压、电流、有功功率、无功功率、视在功率、功率因数、有功电能、无功电能、电缆温度，系统频率、零序电流、漏电流、机柜温度、机柜湿度、开关状态、电压/电流谐波含量、电流/功率最大需量，母线接头处温度；
遥信：过电流2段阀值越限、过/欠压、过功率告警、缺相、过频率、欠频率越限、零线电流、温/湿度告警，开关状态、开关跳闸报警；
* 有线组网配置方案
触摸屏 ATP010
始端箱 模块 AMB100-A-P1
始端箱 电流互感器 AKH-0.66-XXI-XXXA/5A（母线电流大于600A时选用）
AKH-0.66/W-12NY-5A/2.5mA（母线电流大于600A时选用，与AKH-0.66-XXXA/5A配套使用）
AKH-0.66/W-45NY-600A/100mA（母线电流小于600A时选用）
插接箱 模块 AMB110-A-P1
插接箱 电流互感器 AKH-0.66/W-12NY-100A/20mA
母线接头测温模块 AMB200-C
开关电源 KDYA-DG30-24K（DC 24V给触摸屏供电）
* 无线组网配置方案
触摸屏 ATP010
始端箱 模块 AMB100-A/W-P1
始端箱 电流互感器 AKH-0.66-XXI-XXXA/5A（母线电流大于600A时选用）
AKH-0.66/W-12NY-5A/2.5mA（母线电流大于600A时选用，与AKH-0.66-XXXA/5A配套使用）
AKH-0.66/W-45NY-600A/100mA（母线电流小于600A时选用）
插接箱 模块 AMB110-A/W-P1
插接箱 电流互感器 AKH-0.66/W-12NY-100A/20mA
母线接头测温模块 AMB200-LR
开关电源 KDYA-DG30-24K（DC 24V给触摸屏和无线接收器供电）
无线接收器 AWT100-LoRa
5.2直流系统：
遥测：电压、电流、功率、电能、电缆温度、漏电流、机柜温度、机柜湿度、开关状态、电流/功率最大需量；
遥信：过电流2段阀值越限、过/欠压、过功率告警、缺相、温/湿度告警，开关状态、开关跳闸报警；
* 有线组网配置方案
触摸屏 ATP010
始端箱 模块 AMB100-D-P1
始端箱 霍尔传感器 AKHC-F- XXXA/5V
插接箱 模块 AMB110-D-P1
插接箱 霍尔传感器 AKH-BS- XXXA/5V
开关电源 KDYA-DG30-24K（DC 24V给触摸屏供电）
* 无线组网配置方案
触摸屏 ATP010
始端箱 模块 AMB100-D/W-P1
始端箱 霍尔传感器 AKHC-F- XXXA/5V
插接箱 模块 AMB110-D/W-P1
插接箱 霍尔传感器 AKH-BS- XXXA/5V
开关电源 KDYA-DG30B-24K（DC 24V给触摸屏和无线接收器供电）
无线接收器 AWT100-LoRa
6、产品介绍
6.1产品规格
型号
功能 |
AMB100-A-P1 |
AMB100-A/W-P1 |
AMB110-A-P1 |
AMB110-A/W-P1 |
AMB100-D-P1 |
AMB100-D/W-P1 |
AMB110-D-P1 |
AMB110-D/W-P1 |
测量
系统 |
交流 |
■ |
■ |
■ |
■ |
|
|
|
|
|
直流 |
|
|
|
|
■ |
■ |
■ |
■ |
|
|
电参量 |
电压 |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
|
电流 |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
|
有功功率 |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
|
无功功率 |
■ |
■ |
■ |
■ |
/ |
/ |
/ |
/ |
|
功率因数 |
■ |
■ |
■ |
■ |
/ |
/ |
/ |
/ |
|
有功电能 |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
|
无功电能 |
■ |
■ |
■ |
■ |
/ |
/ |
/ |
/ |
|
电参量 |
零序电流 |
■ |
■ |
■ |
■ |
/ |
/ |
/ |
/ |
|
漏电流 |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
|
|
电力质量 |
电压、电流总谐波 |
■ |
■ |
■ |
■ |
/ |
/ |
/ |
/ |
|
电流、电压2~63次分次谐波 |
■ |
■ |
■ |
■ |
/ |
/ |
/ |
/ |
|
|
机柜温度
湿度 |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
|
|
电缆温度 |
■（8路） |
■（8路） |
■（4路） |
■（4路） |
■（4路） |
■（4路） |
■（4路） |
■（4路） |
|
开关量输入 |
无源 |
2 |
2 |
2 |
2 |
4 |
4 |
4 |
4 |
|
有源 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
|
继电器输出 |
■（2路） |
■（2路） |
■（2路） |
■（2路） |
■（2路） |
■（2路） |
■（2路） |
■（2路） |
|
通讯 |
Modbus-RTU |
1路 |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
|
LoRa |
1路 |
/ |
■ |
/ |
■ |
/ |
■ |
/ |
■ |
说明：■为标配功能。
6.2技术指标
|
技术参数 |
AMB100-A-P1/AMB110-A-P1 |
AMB100-D-P1/AMB110-D-P1 |
|
配电系统 |
交流 |
直流 |
|
测量参数 |
电压、电流、频率、有功功率、无功功率、功率因数、有功电能、无功电能 |
电压、电流、功率、电能、开关量状态 |
|
2-63次谐波、温度、湿度、漏电流 |
|
电压 |
额定 |
3×220/380VAC |
48VDC,240VDC,336VDC |
|
测量范围 |
±20% |
±20% |
|
过载 |
持续1.2倍、瞬时电压2倍/秒 |
持续1.2倍、瞬时电压2倍/秒 |
|
电流 |
CT |
AMB100-A：600A/100mA
5A/2.5mA（配套XXXA/5A互感器使用）
AMB110-A：100A/20mA |
5V（霍尔传感器） |
|
范围 |
1%～120% |
1%～120% |
|
过载 |
持续1.2倍、瞬时10倍/秒 |
持续1.2倍、瞬时10倍/秒 |
|
输入频率 |
45～65Hz |
/ |
|
测量精度 |
电压/电流/有功功率/有功电能0.5级，无功功率/无功电能1级,温度±1℃ |
电压/电流0.5级，功率/电能1.0级 |
|
辅助电源 |
独立接口，AC 220V |
独立接口，跟随系统电压 |
|
功能 |
测温 |
-20～150℃ |
-20～150℃ |
|
漏电流 |
0～1A |
3路漏电流输入， DC 5V |
|
开关量输入 |
2路干接点输入 |
4路干接点输入 |
|
开关量输出 |
2路继电器输出，触点容量3A/30VDC，3A/250VAC |
|
通讯 |
RS485/Modbus-RTU或LoRa无线 |
|
安装方式 |
DIN35mm导轨安装 |
|
防护等级 |
IP20 |
|
环境 |
温度/湿度/海拔 |
工作温度：-20℃～60℃ 贮存温度：-25℃～70℃
相对湿度：≤93% 海拔高度：≤2500m |
|
安全性 |
绝缘 |
所有端子与外壳导电件之间的绝缘电阻不低于100MΩ |
|
耐压 |
电压电流信号输入，继电器输出，RS485 通讯，开关量输入两两之间应AC2kV 1min，泄露电流应小于2mA，无击穿或闪络现象。 |
|
电磁兼容 |
抗静电干扰 |
3级 |
|
抗射频电磁场辐射 |
3级 |
|
抗电快速瞬变脉冲群 |
3级 |
|
抗浪涌干扰 |
3级 |

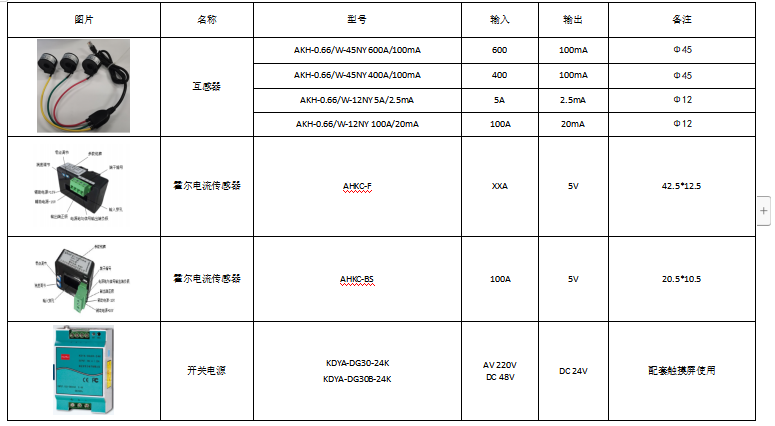

6.3配套附件
7、

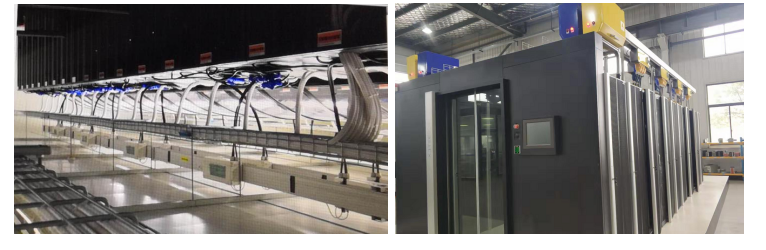

现场安装图
